MultiLog SRD-99

Kod: SRD-99W
  • wielokanałowy, ekonomiczny rejestrator temperatury i sygnałów analogowych z serii MultiLog
  • wejścia uniwersalne: RTD + TC lub U + I
  • wyjścia E REL
  • pamięć do 3 000 000 zarejestrowanych pomiarów
  • szybki transfer i konfiguracja danych za pomocą portów: USB Host (pamięć flash), USB PC (kabel), RS-485 (Modbus RTU)
  • wyświetlanie pomiarów w °C lub °F
  • zasilanie 12V AC/DC, 24V AC/DC lub 85 ÷ 260V AC/DC

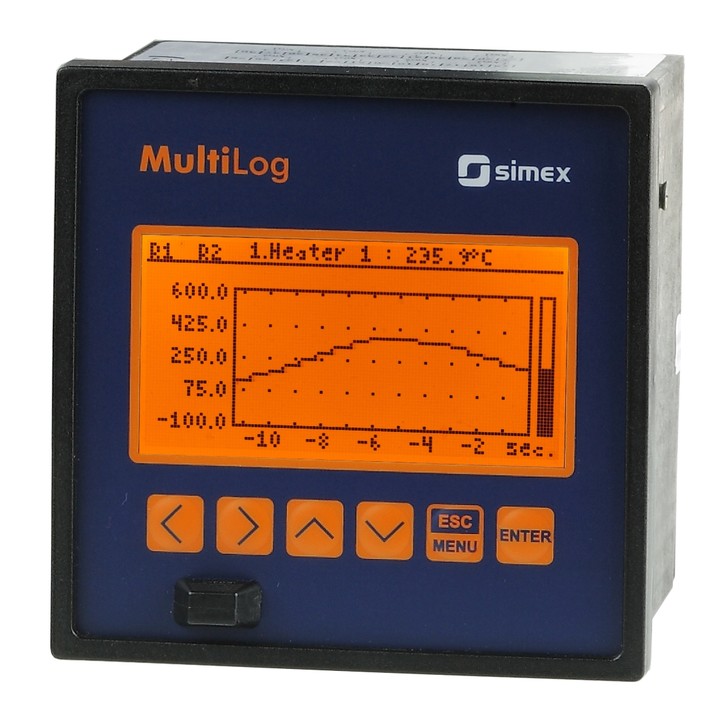

  • podświetlenie wyświetlacza białe (podświetlenie w kolorze bursztynowym zostało wycofane)
  • darmowe oprogramowanie konfiguracyjne i rejestrujące PC
Opis

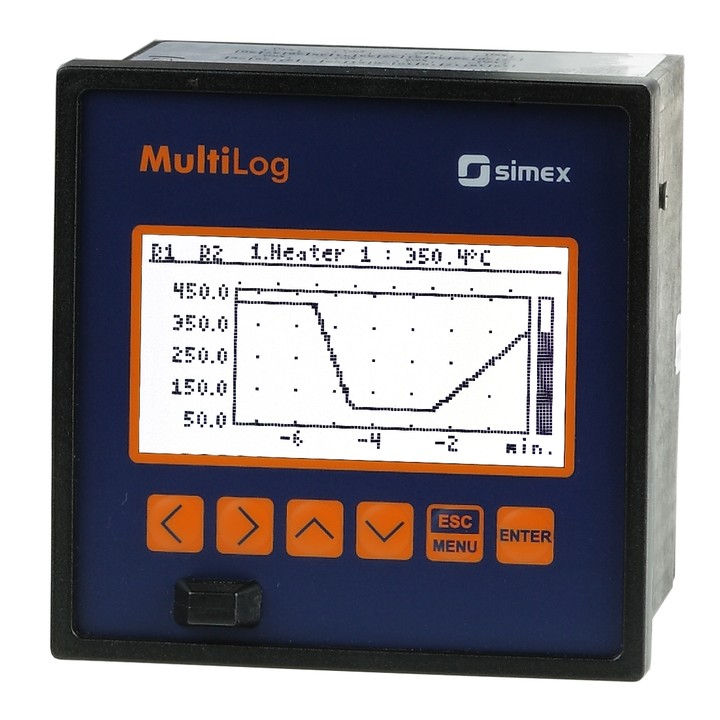

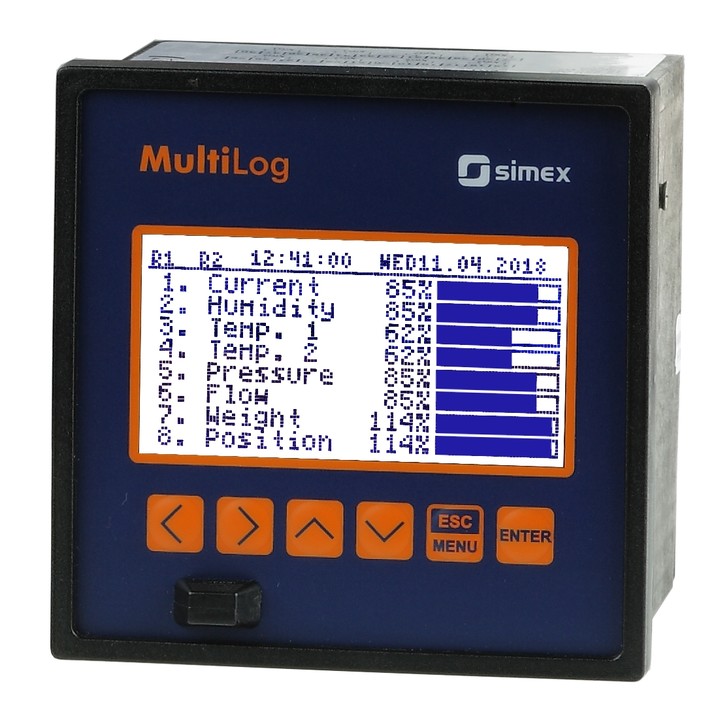

Rejestrator temperatury i sygnałów analogowych SRD-99 z serii MultiLog przeznaczony jest do rejestracji, wyświetlania wartości bieżących lub uśrednionych oraz prezentacji w formie wykresu trendów różnych parametrów technologicznych. Urządzenie posiada 1, 4 lub 8 uniwersalnych wejść pomiarowych: temperaturowe RTD+TC lub analogowe I+U (prądowe, napięciowe), co umożliwia podłączenie do jednego urządzenia różnych typów czujników; 1 wejście impulsowe (cyfrowe) sterujące procesem rejestracji; 2 przekaźniki elektroniczne typ NO 24V AC (35V DC) / 200 mA; port USB PC do bezpośredniego (za pomocą kabla) pobierania danych z komputera oraz port USB Host (tylny lub od frontu) do zapisu danych w pamięci flash. Dodatkowo możliwy jest opis alfanumeryczny (słowny) indywidualnie każdego z rejestrowanych kanałów. Dostępne jest podświetlenie wyświetlacza w kolorze białym.

Specyfikacja ogólna
Liczba wejść
1
4
8
Typ wejścia
prądowe (mA)
napięciowe (mV)
napięciowe (V)
RTD
TC
Zakres wejścia
0/4...20 mA
0...60 mV, 0...75 mV, 0...100 mV, 0...150 mV
0/1...5V, 0/2...10V
Pt100, Pt500, Pt1000: -100...+600°C
TC K: -200...+1370°C, S: -50...+1768°C, J: -210...+1200°C, T: -200...+400°C, N: -200...+1300°C, R: -50...+1768°C, B: +250...+1820°C, E: -200...+1000°C
Typ wyjścia
przekaźnik elektroniczny typu NO, 24V AC/35V DC, max. 200 mA
Zasilanie
16...35V AC, 19...50V DC
85...260V AC/DC
10...13V AC, 11...16V DC
Wyświetlacz
LCD, 128 x 64 pikseli, graficzny, z podświetleniem
Pojemność pamięci
wewnętrzna 8 MB
Częstotliwość rejestracji
1 s / 2 s / 5 s / 10 s / 15 s / 20 s / 30 s / 1 min / 2 min / 5 min / 10 min / 15 min / 20 min / 30 min / 60 min
Interfejs komunikacyjny
RS-485 / Modbus RTU
port USB Host
port USB PC
Parametry transmisji
1200...115200 bit/s, 8N1 i 8N2
Temperatura pracy
0...+50°C
-20…+50°C
Stopień ochrony
IP 40 (USB Host od frontu)
IP 54 (USB Host od frontu + drzwiczki STD-99/141)
IP 65 (USB Host od tyłu)
dodatkowa zintegrowana ramka uszczelniająca wycięcie w panelu
Materiał obudowy
NORYL-GFN2S E1
Montaż
tablicowy
Wymiary obudowy
96 x 96 x 100 mm
