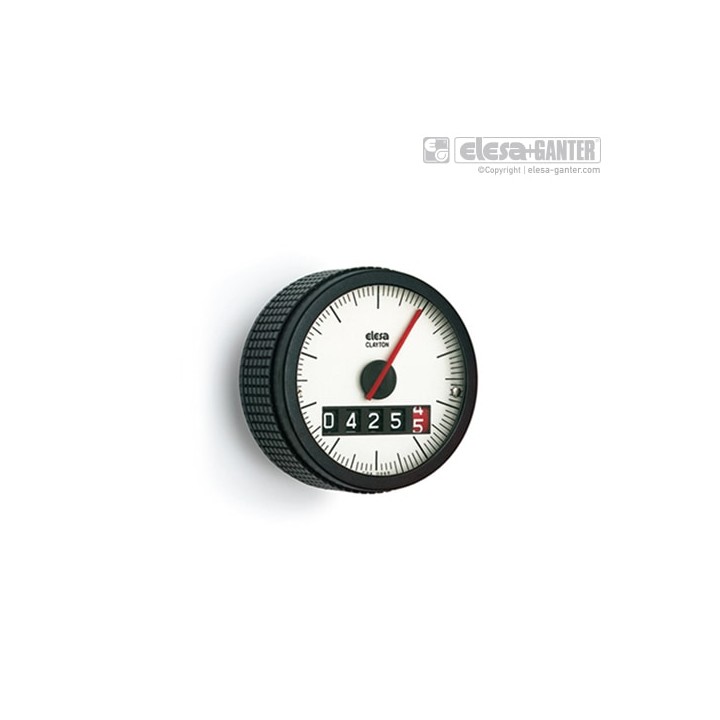

MBT-GW

MBT-GW
Kod: MBT.70-GW12
  • Wzmocniony włóknami szklanymi technopolimer na bazie poliamidu (PA), kolor czarny, wykończony na mat
  • Szyba z przezroczystego poliamidu (PA-T), praktycznie nietłukący się. Odporny na rozpuszczalniki, oleje, smary i inne czynniki chemiczne
  • Aluminium anodowane, matowa powierzchnia
  • Podziałka z oznaczeniami wartości przyrastającymi zgodnie (typ D) lub przeciwnie (typ S) do ruchu wskazówek zegara, kolor czarny
  • Piasta stalowa oksydowana na czarno, z otworem rozwiercanym w standardowej tolerancji H7
  • W komplecie z wkrętem zabezpieczającym z gniazdem sześciokątnym i wklęsłym czołem do ustalania na wałku zgodnie z UNI 5929-85
  • Pięciocyfrowy mechanizm wskaźnika położenia (cztery pola czarne i jedno czerwone) oraz zwiększająca dokładność odczytu czerwona wskazówka
  • Czerwone pola licznika cyfrowego wskazują części dziesiętne, podczas gdy wskazówka części setne
  • Odczyt pokazuje bezwględną wartość położenia, tzn. odległość elementu regulowanego od punktu bazowego (0)
  • Jeden obrót wskazówki odpowiada jednemu obrotowi wałka
  • Pełny obrót czerwonej wskazówki (czyli też wałka) odpowiada określonemu wskazaniu odczytu cyfrowego
  • Dokładność odczytu gwarantuje specjalne łożysko kulkowe.
Wybierz wariant
Zapytaj o produkt
+48 58 762 07 77
Opis

Wskaźniki obrotów z napędem grawitacyjnym, mocuje się w osi poziomej lub odchylonej od poziomej o kąt max 60°. Pokrętła z wbudowanym wskaźnikiem obrotów posiadają mocowanie umożliwiające montaż na wałkach, zaś wskaźniki obrotów mocuje się w kołach ręcznych lub pokrętłach, które następnie należy zamocować na wałku.

Specyfikacja ogólna
Przełożenie
1 obrót = 00050
1 obrót = 00040
1 obrót = 00035
1 obrót = 00030
1 obrót = 00025
1 obrót = 00020
1 obrót = 00012(5)
1 obrót = 00010
1 obrót = 00005
1 obrót = 00002
1 obrót = 0005,0
1 obrót = 0004,0
1 obrót = 0003,5
1 obrót = 0003,0
1 obrót = 0002,5
1 obrót = 0002,0
1 obrót = 0001,2(5)
1 obrót = 0001,2
1 obrót = 0001,0
1 obrót = 0000,8
1 obrót = 0000,5
1 obrót = 0000,2
Stopień ochrony
IP 67
Materiał obudowy
technopolimer
Wymiary obudowy
Ø60 mm
