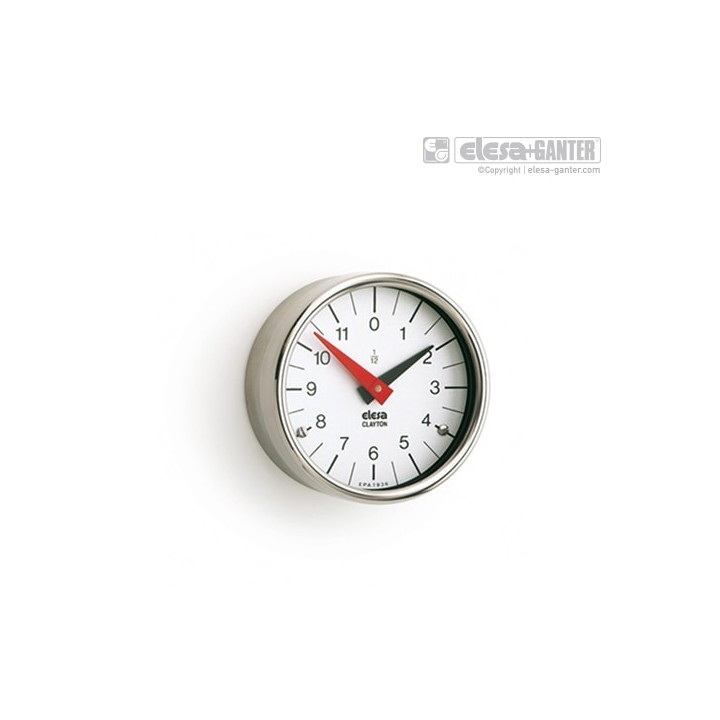

GA01, GA02, GA05

Kod: GA
  • Obudowa ze stali ocynkowanej
  • Oprawa ze stali nierdzewnej AISI 303
  • Szyba ze szkła
  • Czarna wskazówka wskazuje liczbę obrotów wrzeciona z pozycji startowej (0)
  • Czerwona wskazówka wskazuje część kolejnego obrotu
  • Dokładność odczytu gwarantuje specjalne łożysko kulkowe
  • Podziałka z oznaczeniami wartości przyrastającymi zgodnie (typ D) lub przeciwnie (typ S) do ruchu wskazówek zegara, kolor czarny
Opis

Wskaźniki obrotów z napędem grawitacyjnym, mocuje się w osi poziomej lub odchylonej od poziomej o kąt max 60°. Pokrętła z wbudowanym wskaźnikiem obrotów posiadają mocowanie umożliwiające montaż na wałkach, zaś wskaźniki obrotów mocuje się w kołach ręcznych lub pokrętłach, które następnie należy zamocować na wałku. Aby wybrać koło ręczne patrz tabela "możliwe kombinacje pokręteł/ kół ręcznych i wskaźników" (na stronie 691).

Specyfikacja ogólna
Przełożenie
200
150
120
100
72
60
50
48
40
36
30
24
20
16
15
12
10
8
6
5
4
2
Materiał obudowy
stal ocynkowana
Wymiary obudowy
Ø60 mm
Ø40 mm
Ø102 mm
Pliki
Karta katalogowa j. polski
