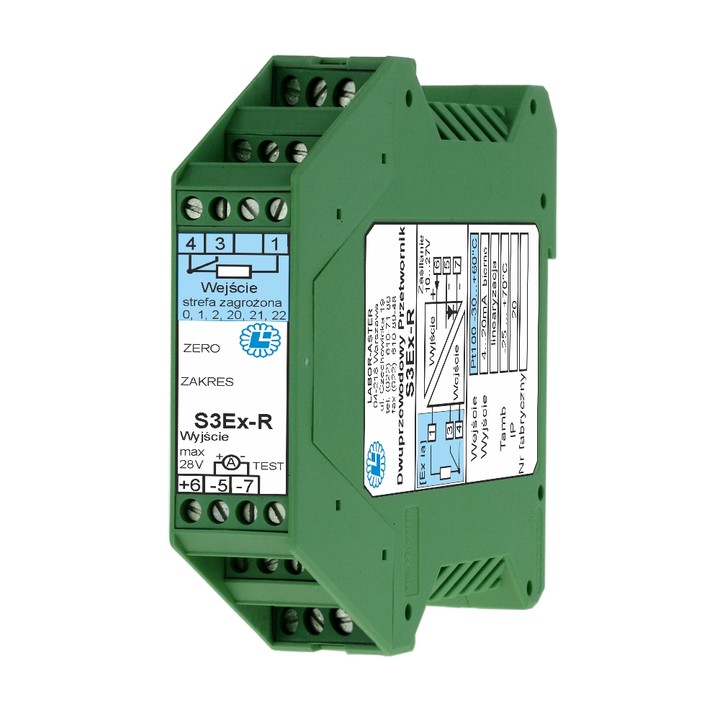

S3Ex-R
Zapytaj o produkt:
Przetwornik S3Ex-R służy do zamiany przyrostów rezystancji czujników na sygnał prądowy 4÷20mA w dwuprzewodowej pętli prądowej. Obwód wyjściowy jest odizolowany galwanicznie od obwodu wejściowego współpracującego z czujnikiem. Przetwornik umożliwia linearyzację dla czujników platynowych Pt.
Przetwornik S3Ex-R przy użyciu trójprzewodowej, jednorodnej (tzn. wszystkie trzy żyły jednakowe) linii podłączeniowej bądź na życzenie odbiorcy czteroprzewodowej linii podłączeniowej, zapewnia całkowitą kompensację wpływu zmian parametrów linii podłączeniowej czujnika na wynik pomiaru. Oznacza to także, że zmiana długości linii nie zmusza do regulacji 'zera' i 'zakresu'.
Stosowanie separacji pozwala zmniejszyć wpływy zakłóceń obiektowych na pracę części centralnej.
| Liczba wejść |
1
|
| Typ wejścia |
rezystancyjne
|
| Liczba wyjść |
1
|
| Typ wyjścia |
4...20 mA
|
| Separacja galwaniczna |
2kV, 50Hz
pomiędzy obwodami wejścia i wyjścia
|
| Rezystancja obciążenia |
0...850Ω (0/4...20 mA)
|
| Cecha przeciwwybuchowa |
I (M1) [Ex ia] I
II (1)G [Ex ia] IIC
II (1)D [Ex ia] IIIC
|
| Zasilanie |
10...27V DC
|
| Stopień ochrony |
IP 20
|
| Materiał obudowy |
tworzywo sztuczne
|
| Montaż |
na szynę DIN
|
| Wymiary obudowy |
22,5 x 99 x 114,5 mm
|
| Karta katalogowa j. polski | |
| Deklaracja dokładności |
