Opis

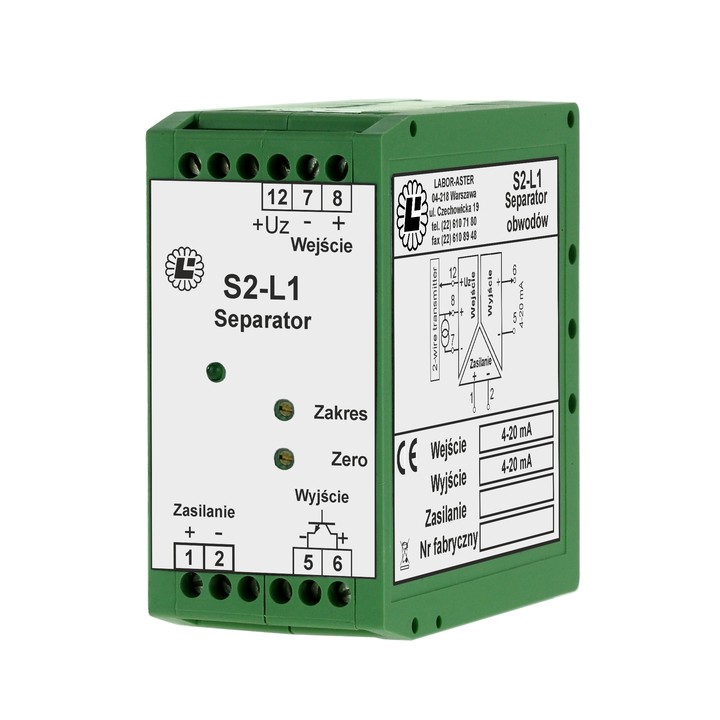

Separator typ S2-L1 jest przeznaczony do galwanicznego oddzielenia obwodów wejściowych od obwodów wyjściowych. Separator przekształca dowolne wejściowe sygnały prądowe lub napięciowe na dowolne sygnały wyjściowe. Może także zasilać wejściowe pętle 4...20 mA. W wykonaniu standardowym 0/4...20 mA/0/4...20 mA. Urządzenie zasilane jest ze źródła napięcia stałego 21...28V lub zmiennego 230V. Obwody: wejściowe, wyjściowe oraz zasilanie są wzajemnie od siebie odseparowane. Zastosowanie separatora zmniejsza wpływ zakłóceń obiektowych, eliminuje wpływ różnicy potencjałów mas między obiektami oraz pozwala dopasować do siebie różne sygnały standardowe (0...5 mA, 0...20 mA, 4...20 mA, 0...5V, 0...10V, 1...5V).
Specyfikacja ogólna
| Liczba wejść |
1
|
| Typ wejścia |
dowolny standard
|
| Liczba wyjść |
1
|
| Typ wyjścia |
dowolny standard
24V DC
|
| Separacja galwaniczna |
2kV, 50Hz
między wszystkimi obwodami
|
| Rezystancja obciążenia |
0...700Ω (0/4...20 mA)
≥2kΩ (wyjście napięciowe)
0...3kΩ (0…5 mA)
|
| Zasilanie |
21...28V DC
230V AC/2VA
|
| Stopień ochrony |
IP 40
|
| Materiał obudowy |
tworzywo sztuczne
|
| Montaż |
na szynę DIN
|
| Wymiary obudowy |
40 x 79,5 x 85,5mm
|
