BGN
Zapytaj o produkt:

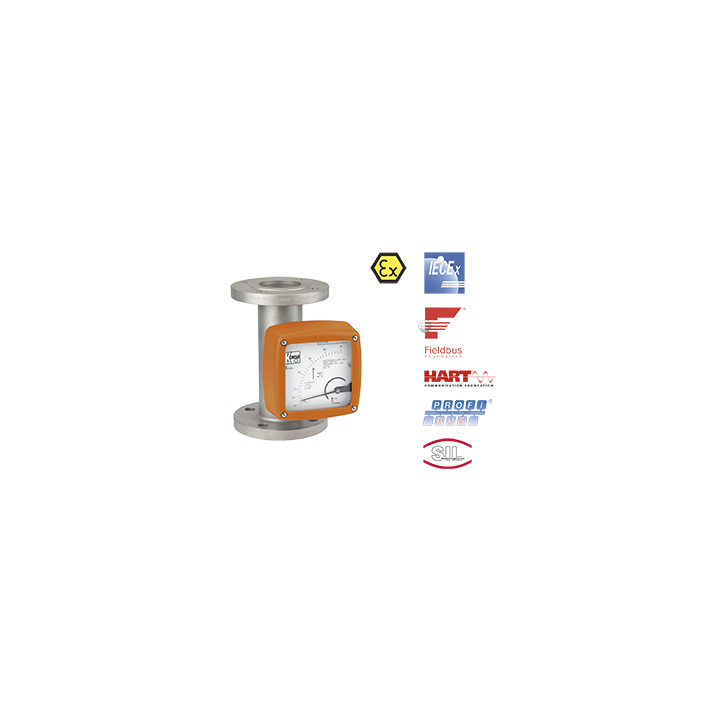

Przepływomierz BGN składa się z rury pomiarowej z przyłączami, pierścienia pomiarowego i pływaka stożkowego. Za pomocą magnesu położenie pływaka przenosi się na zamknięty magnes ślizgowy, który został przymocowany do osi wskaźnika. Położenie drugiego pierścieniowego magnesu ślizgowego zamontowanego na osi wskaźnika jest przenoszone na skalę za pomocą wskaźnika.
Medium przepływa od dołu do góry przez rurkę pomiarową przepływomierza. Pływak jest podnoszony, aż zostanie wytworzona pierścieniowa szczelina między pierścieniem miernika a pływakiem w kształcie stożka, który odpowiada przepływowi. Siły działające na pływak są w równowadze. Siły, które działają głównie na pływak, obejmują pływalność zgodnie z zasadą Archimedesa, siłę przepływu medium i siłę ciężkości. Każda pozycja pływaka odpowiada wartości przepływu zmierzonej podczas kalibracji, która jest przenoszona do skali.
| Zakres pomiaru |
0,5...5 do 13000...130000 l/h (woda)
0,015...0,15 do 240...2400 Nm3/h (powietrze)
|
| Typ wyjścia |
pasywne, izolowane galwanicznie
|
| Przyłącze procesowe |
kołnierzowe
DN25
DN40
DN50
DN15
DN125
DN100
DN150
|
| Dokładność |
±1,6%
±2,0%
±1,8% dla gazu
±2,2% dla gazu
|
| Temperatura medium |
-40…+350°C
|
| Ciśnienie |
max. 16 bar
max. 40 bar
max. 600 bar
|
| Zasilanie |
14…32V DC
|
| Stopień ochrony |
IP 65
IP 67
|
| Materiał obudowy |
aluminium
stal nierdzewna
|
| Montaż |
pionowy
|
| Karta katalogowa j. angielski |
