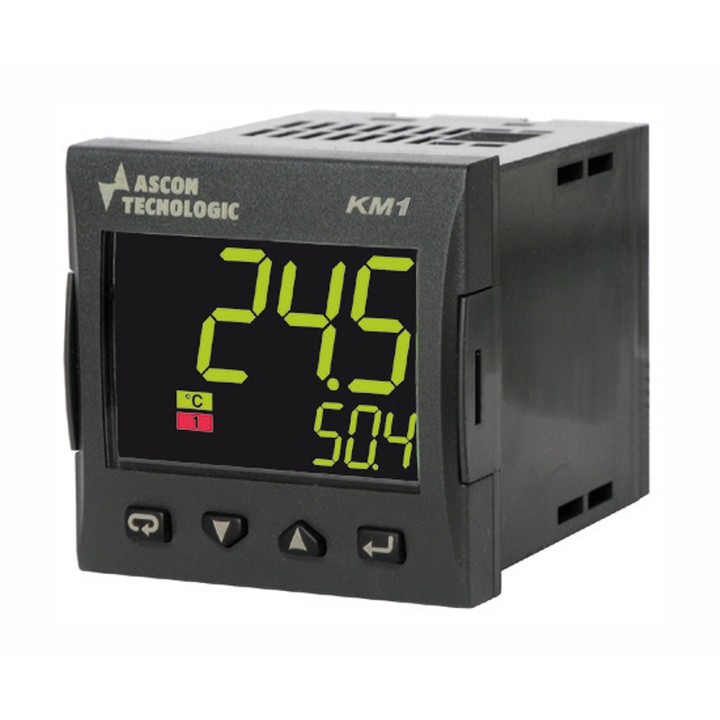

Regulator PID z podwójnym wyświetlaczem KM1

Kod: KM1

regulator PID
ON/OFF, ON/OFF Neutral Zone, jedna lub dwie pętle sterujące, Auto-tuning, Self-tuning, kontrola przekroczenia
możliwość regulacji w trybie standardowym lub grzania i chłodzenia
wejście programowalne (do wyboru: termopary / Pt100 / Pt1000 / prądowe / napięciowe)
1 lub 2 wejścia cyfrowe
wyjście sterujące: przekaźnikowe, napięciowe (do sterowania SSR)

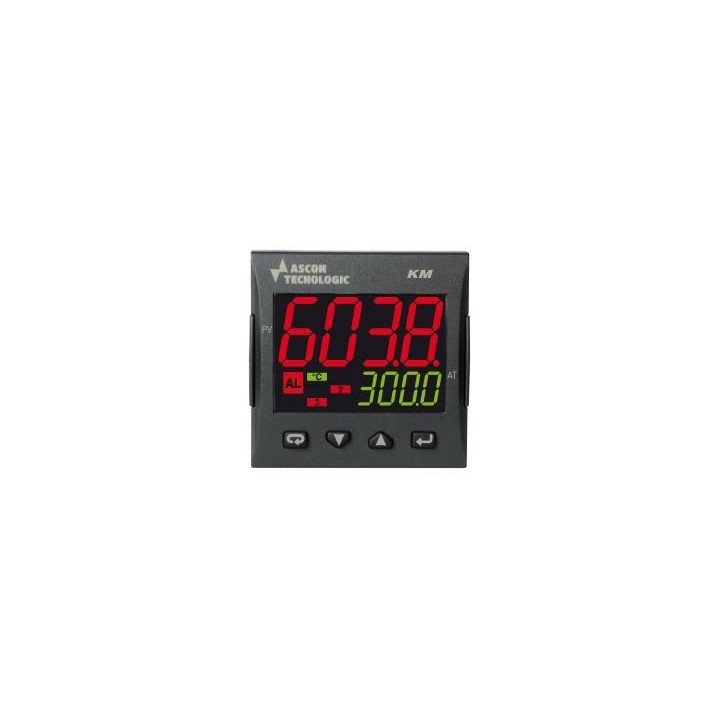

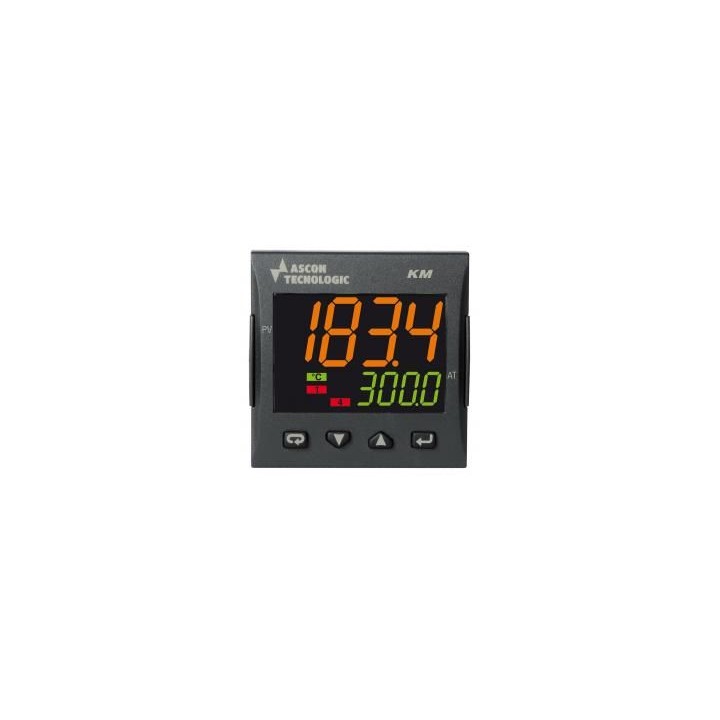

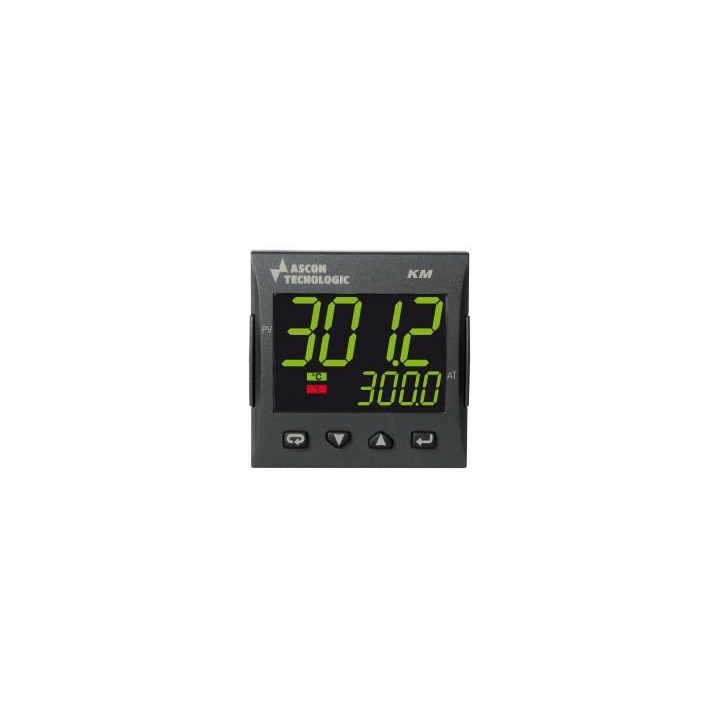

podwójny wyświetlacz LED: 4 x 15,5 mm + 4 x 7 mm
4 wybierane wartości zadane
watomierz do obliczania chwilowej mocy i zużytej energii
liczniki czasu pracy: skumulowany + dodatkowy z resetem
wymiary 48 x 48 mm

Specyfikacja ogólna

Liczba wejść	1 2
Typ wejścia	prądowe (mA) napięciowe (V) napięciowe (mV) RTD TC PTC/NTC cyfrowe
Zakres wejścia	0/4...20 mA 0/1...5V, 0/2...10V 0/12...60 mV Pt100, Pt1000: -200…+850°C TC K: -50...+1370°C, S/R: -50...+1760°C, J: -50...+1000°C, T: -70...+400°C PTC: -55...150°C NTC: -50...+110°C
Typ wyjścia	SPST-NO, 4A/240V AC SPST-NO, 2A/240V AC SSR, 1mA/13V
Zasilanie	24V AC/DC 100...240V AC 24…240V AC/DC

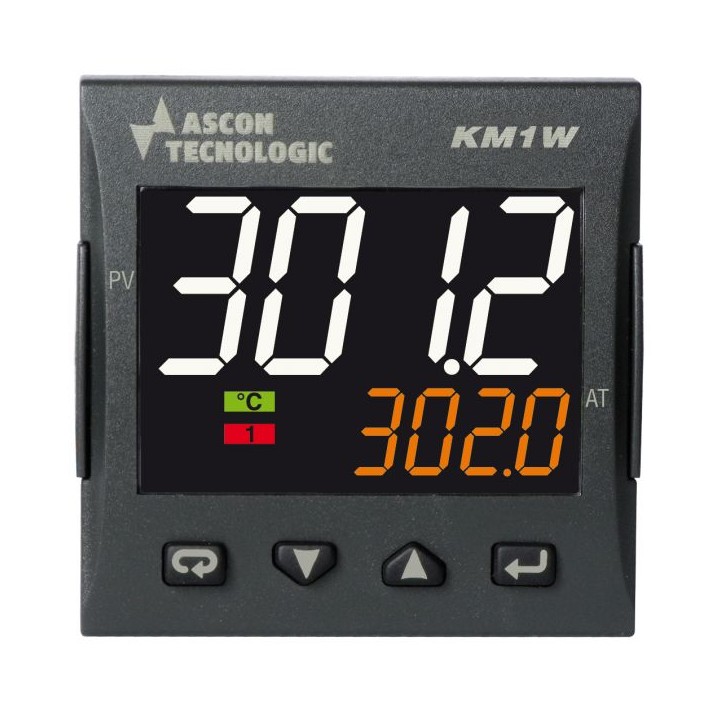

Wyświetlacz	LED, podwójny: 4 x 15,5 mm (czerwony, zielony lub bursztynowy) + 4 x 7 mm (zielony lub bursztynowy)
Interfejs komunikacyjny	TTL / Modbus RTU RS-485 / Modbus RTU
Parametry transmisji	1200...38400 bit/s
Temperatura pracy	0...+50°C
Stopień ochrony	IP 65 (front)
Materiał obudowy	tworzywo sztuczne
Montaż	tablicowy
Wymiary obudowy	48 x 48 x 73 mm 48 x 48 x 88,3 mm

Pliki

Karta katalogowa j. angielski	AT_DS_KM1_ENG.pdf
Instrukcja obsługi j. angielski	ISTR-MKMENG10.pdf
Deklaracja zgodności	CE_KubeSeries.pdf
