Wysokiej jakości manometr PG23CP został specjalnie zaprojektowany dla wymagań przemysłu procesowego. Ten bezpieczny manometr stosowany jest głównie w aplikacjach przemysłu chemicznego i petrochemicznego, naftowym i gazowym, energetyce, a także w technologii wodno-ściekowej.

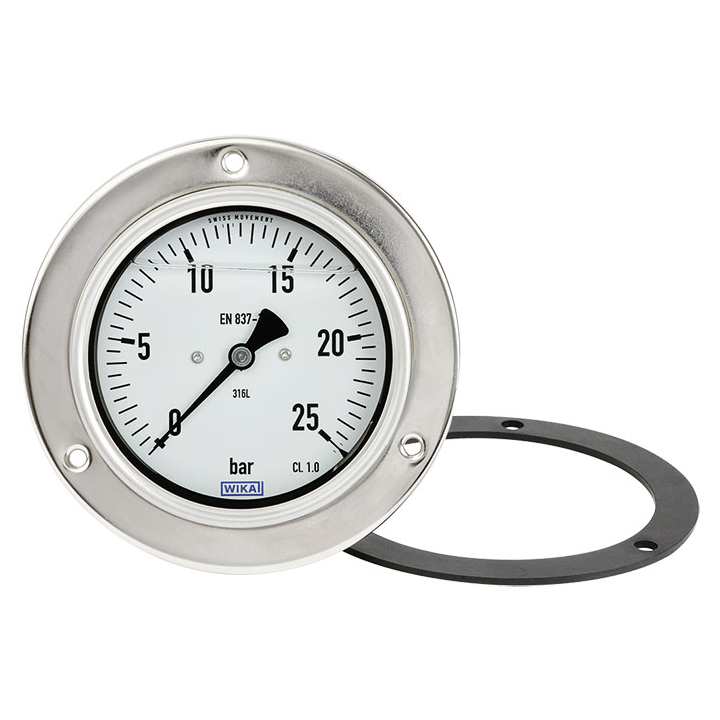

Typowe punkty pomiarowe to jednostki sterujące i panele sterownicze takie jak agregaty hydrauliczne (HPUs). W celu bezpiecznego zamocowania przyrządu, zastosowano wysokiej jakości kołnierz przedni. Sytuacje montażowe wymagają głównie stopnia ochrony IP 66. Z tego powodu, uszczelnienie modelu PG23CP z panelem wykonuje się przy użyciu w pełni spawanego pierścienia mocującego i dopasowanej płaskiej uszczelki.
Manometry dla przemysłu przetwórczego produkowane są w całości ze stali nierdzewnej, w celu zwiększenia odporności na korozję. Umożliwia to stosowanie w pomiarach agresywnych gazowych lub ciekłych mediów, również w atmosferze agresywnej.
W normie EN 837-1 dla manometrów, zdefiniowano wersje bezpieczne. W większości aplikacji wersja bezpieczna nie jest wymagana. WIKA produkuje już model PG23CP w wersji bezpiecznej "S1". Konstrukcja ta obejmuje dodatkowy otwór wydmuchowy, który odpowietrza niedopuszczalne nadciśnienie w obudowie (np. z pękniętej rurki Bourdona) przez tylną część obudowy.
Dla trudnych warunków roboczych (np. wibracje), wszystkie przyrządy dostępne są również z opcjonalnym wypełnieniem cieczą.
| Konstrukcja |
EN 837-1
|
| Zakres pomiaru |
0...1 bar do 0...1000 bar
0…0,6 bar do 0…1600 bar
|
| Przyłącze procesowe |
1/2 NPT
1/4 NPT
|
| Wymiary obudowy |
Ø63 mm
Ø100 mm
|
| Element pomiarowy |
rurka Bourdona typu helikalnego, stal nierdzewna
rurka Bourdona typu „C”, stal nierdzewna
|
| Dokładność |
±1,0%
±1,6%
|
| Wypełnienie |
brak
gliceryna
|
| Temperatura pracy |
-40...+60°C
|
| Temperatura medium |
max. 200°C
|
| Stopień ochrony |
IP 65
|
| Materiał obudowy |
stal nierdzewna
|
| Montaż |
tablicowy
przyłącze tylne acentryczne
|
