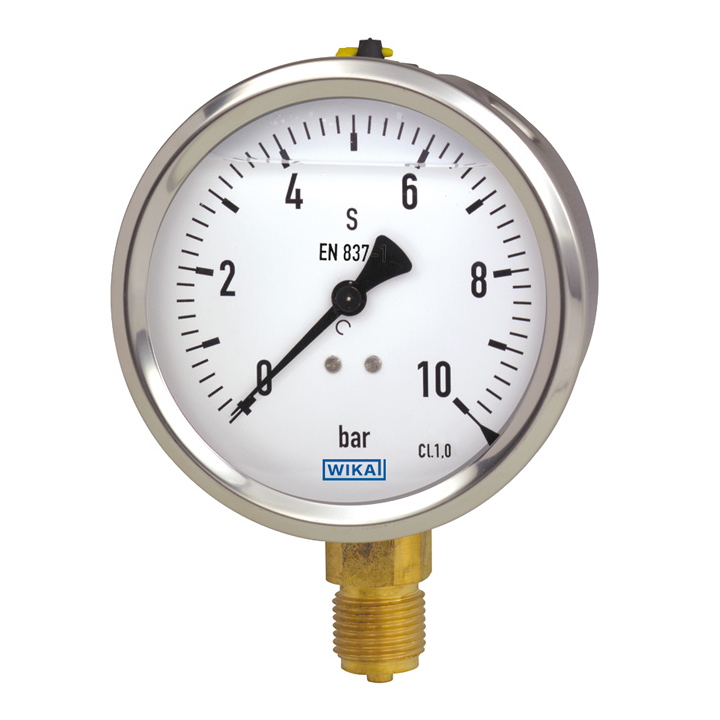

Manometr hydrauliczny z rurką Bourdona z płynnym wypełnieniem model 213.53 posiada obudowę ze stali nierdzewnej i części zwilżane ze stopu miedzi.
Model 213.53 spełnia wymagania międzynarodowej normy przemysłowej EN 837-1 dla manometrów hydraulicznych z rurką Bourdona.
Ze względu na płynne wypełnienie obudowy, element ciśnieniowy i mechanizm są skutecznie wytłumione. Dlatego przyrządy szczególnie nadają się do punktów pomiarowych o wysokich dynamicznych obciążeniach, takich jak szybkie cykle obciążeniowe lub wibracje.
Obudowy manometru hydraulicznego model 213.53 dostępne są w rozmiarach nominalnych 50, 63 i 100 mm i odpowiadają stopniowi ochrony IP65. Z dokładnością do klasy 1.0, manometr ten jest odpowiedni do szerokiego zakresu zastosowań w przemyśle.
Do montażu w panelach sterowniczych, manometry hydrauliczne z tylnym przyłączem procesowym mogą być wyposażone w kołnierz montażowy lub pokrywę trójkątną i obejmę mocującą.
| Konstrukcja |
EN 837-1
|
| Zakres pomiaru |
0...1 bar do 0...1000 bar
0...0,6 bar do 0...1000 bar
|
| Przyłącze procesowe |
G1/2 B
G1/4 B
|
| Wymiary obudowy |
Ø63 mm
Ø100 mm
Ø50 mm
|
| Element pomiarowy |
rurka Bourdona typu „C”, stop miedzi
rurka Bourdona typu spiralnego, stop miedzi
rurka Bourdona typu spiralnego, stal nierdzewna
|
| Dokładność |
±1,0%
±1,6%
|
| Wypełnienie |
gliceryna
|
| Temperatura pracy |
-20...+60°C
|
| Temperatura medium |
max. 60°C
|
| Stopień ochrony |
IP 65
|
| Materiał obudowy |
stal nierdzewna
|
| Montaż |
przyłącze tylne centryczne
przyłącze dolne
przyłącze tylne acentryczne
|
