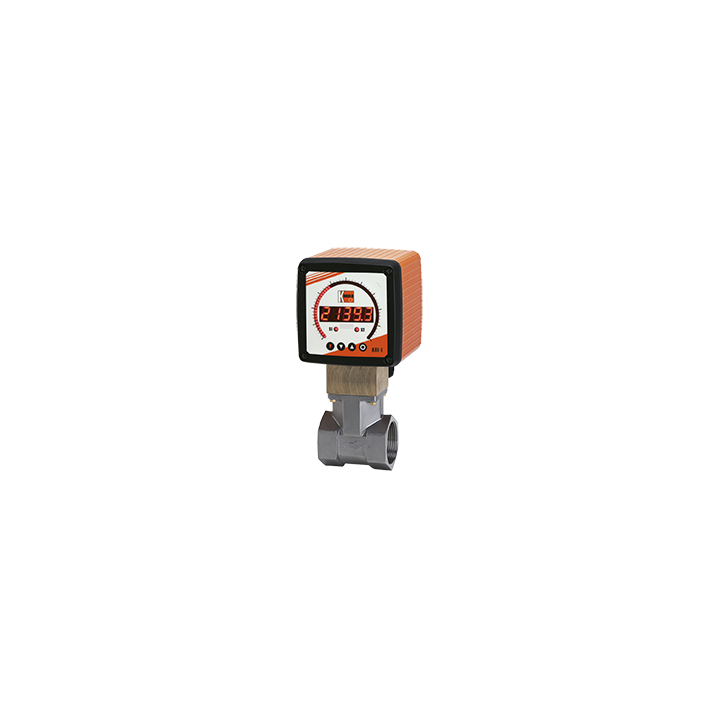

DPT ze wskaźnikiem

Opatentowany przepływomierz z łopatką obrotową typu DPT działa na zasadzie membrany. Po raz pierwszy zastosowano płaską sprężynę skrętną działającą jednocześnie jako uchwyt dla łopatki i jako siła sprężysta. Urządzenie działa prawie bez zużycia. Łopatka składa się z płytki przeponowej i ramienia dźwigni. Kiedy płytka przeponowa jest przesuwana przez przepływ zgodnie z jego kierunkiem, ramię dźwigni jest odchylane przez siłę sprężyny.

Ten ruch kątowy jest przenoszony bezdotykowo przez ścianę obudowy za pomocą magnesu do czujnika Halla bez strat. Różne zakresy pomiarowe i rozmiary urządzeń są dostępne dzięki manipulacji geometrią ramienia dźwigni, średnicy i kształtu płytki przeponowej, a także wysokości i grubości sprężyny. Dysze do ograniczające mogą zostać zamontowane wciskowo w celu dostosowania zakresów pomiarowych. Sygnał z czujnika Halla jest wyświetlany za pomocą różnych środków elektronicznych i służy do monitorowania natężenia przepływu.
