CDP
Zapytaj o produkt:
Opis

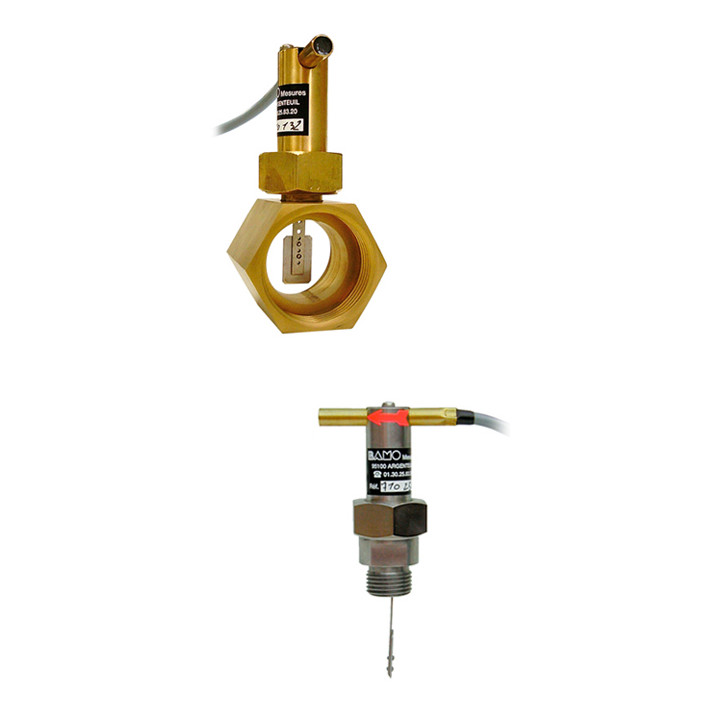

Sygnalizator CDP działa na zasadzie wahadła bezkontaktowego, przepływ kontrolowanej cieczy naciska na łopatkę. Sygnał jest następnie przekazywany bezkontaktowo do kontaktronu znajdującego się poza medium, dzięki magnesowi trwałemu umieszczonemu na palecie. Siła przywracająca jest wytwarzana przez sprężynę płytkową, która służy również jako łożysko do wykrywania przepływu cieczy. System ten oferuje proste, niezawodne i niedrogie rozwiązanie do monitorowania przepływu w rurociągach. Regulatory CDP są montowane w linii na rurociągach do DN 50 za pomocą gwintowanej tulei gazowej. W przypadku większych średnic są mocowane na tulei z gwintem żeńskim ½".
Zastosowanie:
- detekcja obecności lub braku obecności przepływu cieczy w instalacjach ciśnieniowych,
- ciecz nie może zawierać cząstek magnetycznych.
Specyfikacja ogólna
| Zakres pomiaru |
2,7...4,5 do 44...65 l/min (wyłączenie)
1,7...3,5 do 40...60 l/min (włączenie)
|
| Przyłącze procesowe |
G1/2
G3/4
G3/8
G1
G1 1/2
G1 1/4
G2
|
| Przyłącze elektryczne |
kablowe
|
| Temperatura pracy |
max. 110°C
|
| Ciśnienie |
max. 25 bar
|
| Stopień ochrony |
IP 65
|
| Materiał obudowy |
stal nierdzewna
mosiądz
|
